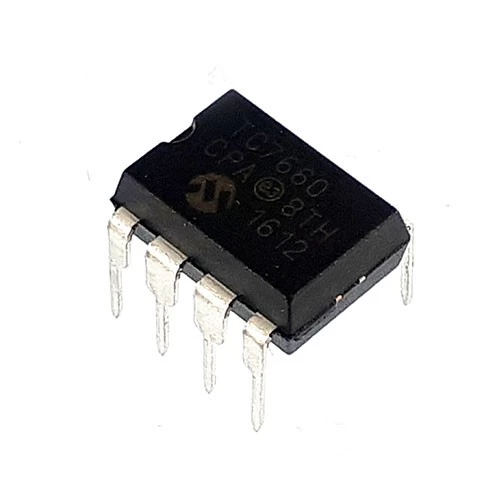

آی سی icl7660

آی سی ICL7660 یک مبدل ولتاز DC-DC بسیار کم مصرف 20mA نوع smd می باشد.این آی سی می تواند با ولتاژ ورودی مثبت 1.5 تا مثبت 10 ولت، ولتاژ 1.5- تا 10- ولت را تولید کرد.به این ترتیب شما با داشتن فقط یک تغیه مثبت می توانید با این آی سی تغذیه منفی را هم بسازید.کارکردن و تنظیم ولتاژ این آی سی هم بسیار ساده و راحت می باشد.این آی سی حداکثر با فرکانس 10 کیلوهرتز سوییچینگ می کند ولی می توان با اضافه کردن خازن به پایه اسیلاتور آن فرکان را کمی تغییر داد.از جمله کاربردهای آن می توان:- استفاده در تغذیه منفی RS-232- تبدیل ساده تغذیه ولتاژ 5+ به ولتاژ دوبل 5+ و 5--استفاده در ولتاژ کنترلی گیت ترانزیستورهای تقویت کننده های مخابراتی و مایکروویو
